ADLINK PCI-8132 datainnsamlingskort

Spesifikasjon for National Instruments PCI-8132 datainnsamlingskort brukt element

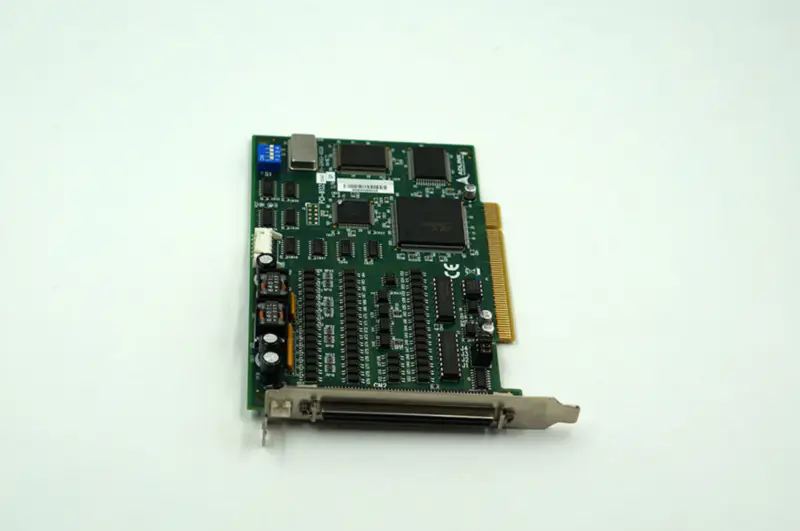

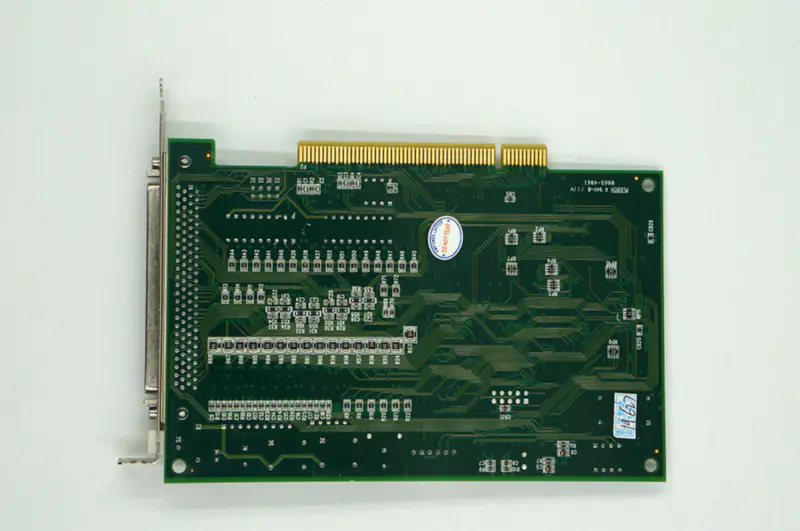

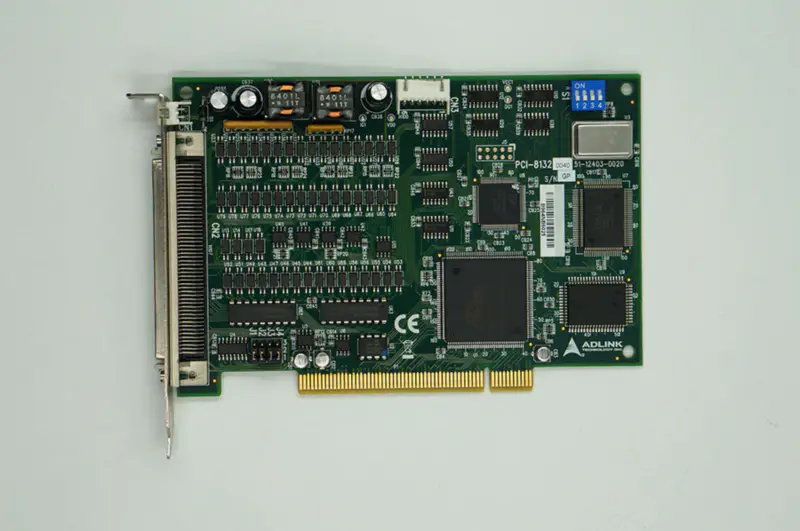

Produktbilder for ADLINK PCI-8132

Spesifikasjoner

Merkevare: ADLINK
Modellnummer: PCI-8132
Alternativer for pulsutgang: OUT/DIR, CW/CCW
Antall akser: 2
Pulsutgangshastighet: 0,03 pps til 2,4 Mpps programmerbar
Utgang for pulskommando: DIR/OUT, CW/CCW
Maks. Akselerasjonshastighet: 91 Mpps2
Hastighetsoppløsning: 16-bit
Inngangsfrekvens for koder: 2,4 MHz @ 3 M kabel
Encoder Counter-oppløsning: 28-bit
Posisjoneringsområde: -134 217 728 til +134 217 727 pulser (28-bit)
Maks. Antall kort i ett system: 12
Bevegelsesgrensesnitt I/O-signaler
Inngangsstift for posisjonslåsing: LTC (1 kHz for kontinuerlig utløsning)
I/O Pin: Differensiell og 2500 VRMS optisk isolert
Inkrementelle enkodersignaler Inngangsstift: DIR/OUT, EA/EB
Encoder Index Signal Input: EZ
Signalinngang for mekanisk grensebryter: ±EL, ±SD og ORG
Servomotor-grensesnitt I/U-pinne: INP, ALM, ERC
Generell DO Pin: SVON
Generell DI Pin: RDY
Pulsersignalinngang: PA og PB
Samtidig start/stopp-signal I/O-pinne: STA og STP
I/U for generelle formål: 16-CH inngang og 16-CH utgang
Kanalnummer: 32-CH
Inngangsnivå 2-akse: Ja
Pakke: Antistatisk pakke
Tilstand: Brukt, Testet
